vga電源線的接線方法是：
1、將投影儀電源線從一分為二兩段。帶插頭的一段插接中控的投影儀電源輸出插座，三根線與所布的中控電源線相連(火線、零線、地線不能接反，特別是地線)；另一段插接投影儀端的電源輸入，并與所布的電源線相連(火線、零線、地線)。
2、將原配的RS232控制線一分為二兩段(其中有的中間有三根線，有的有四根線)。兩段線分別與作控制線的雙絞線兩端連接(如果RS232中的線為四根，則與又絞線的四對線對應；如果RS232中的線為三根，則將雙絞線頭中多余的一對線剪斷，再對接，兩端線序相同)。 3、視頻線制作簡單，就是同軸線，不要短路或斷路就行。
4、VGA線制作：剝開VGA線頭，三根較粗的帶屏蔽的線作紅綠藍三色信號線，分別接1、2、3腳，6、7、8分別接其地線；另外四根細線分別接10、11、13、14腳，其中10腳為地，11腳為空，13腳為行同步，14腳為場同步。最外層的屏蔽線接VGA頭金屬殼。VGA線兩端的線序要一致。制作要細心，不要短路或斷路，焊接動作要快。
5、投影銀幕的升降控制線制作原理與投影儀的電源線制作原理基本相同。關鍵是公用的那根線不能錯。在接線時，公用的線接中間的地線先包好，另外兩根線只接，不包，測試沒接反后再包。如果測試過程中出現么向，將兩根線交叉就行，最后包好。
6、注意不要將投影儀的電源輸出孔與銀幕的升降控制輸出孔弄混了，出錯會燒機子的。
宜昌VGA高清矩陣服務優質， 再者，對進入流行的大數據時代，液晶拼接大屏監控顯示系統的軟硬件結合帶來的優勢，從多個維度出發，就是可以利用系統進行監控數據信息的收集、分析，給安防工作建立良好的信息服務平臺，促進對安防數據信息的收集、共享與應用整體過程。也特別有利于對云計算、物聯網、人工智能等技術與應用場景的深度融合，順利推動實現全面、實時的安防運營工作水平！
如此數字化的應用形式，彰顯目前數字標牌的高科技風尚，也是達安視作為數字標牌方案供應商致力實現的應用。多年來達安視一直專注于液晶商顯方案的提供，特別是在數字標牌應用上著重細節開發，以用戶的需求為出發點，為各行業的數字牌應用實現新技術的融合，以嶄新的數字化性能，高清的視角，提供定制化的數字標牌顯示解決方案。

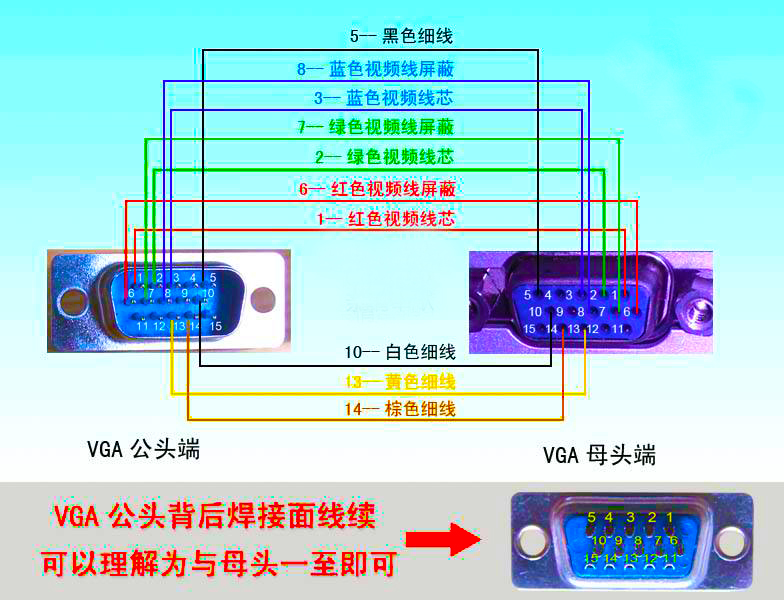

VGA簡單接線線法如下:
其實VGA連接線只要6根線就得三色(RGB)與行場頻(H\V)
透明紅\藍\綠 接 RGB 咖啡色與紅色 接 H\V 祼線拉地 其它不用管
管腳定義
1紅色 2 綠色 3 藍色 6 紅地 7 綠地 8 藍地 13 行同步 14 場同步
分別對顏色接上就行了 把678接一起焊在外殼作公共地這樣就是簡單的接線方法。
|
